Wainwright Instruments Bandpassfilter – Fachkompetenz seit 1979
Bandpassfilter für hochselektive Signalübertragung.
Bandpassfilter von Wainwright Instruments sind darauf ausgelegt, eine präzise Signalqualität über eine lange Lebensdauer zu liefern. Sie zeichnen sich durch eine außergewöhnliche Temperaturstabilität aus und eignen sich daher ideal für anspruchsvolle Anwendungen, bei denen eine gleichbleibende Leistung entscheidend ist. Alle unsere Filter sind RoHs und REACH konform.
Was ist ein Bandpassfilter?
Ein Bandpassfilter ist ein Filter, der Signale innerhalb eines bestimmten Frequenzbereichs durchlässt, während er Frequenzen unterhalb und oberhalb dieses Bereichs abschwächt oder sperrt. Der Frequenzbereich, in dem das Signal passieren kann, wird durch die untere und obere Grenzfrequenz des Filters definiert. Bandpassfilter werden häufig in Kommunikationssystemen, Audio- und Funksystemen sowie in der Messtechnik eingesetzt. Dort eliminieren sie störende Frequenzen und isolieren so die gewünschten Signale.

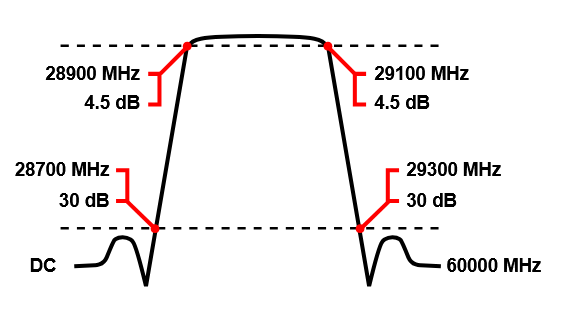

Bandpassfilter kombinieren die Eigenschaften zweier anderer Filtertypen: ein Tiefpassfilter , der Frequenzen unterhalb eines bestimmten Grenzwertes durchlässt, und ein Hochpassfilter , der Frequenzen oberhalb eines bestimmten Grenzwertes durchlässt. Der Bereich zwischen diesen beiden Grenzfrequenzen wird als „Durchlassbereich“ bezeichnet. Obwohl sich eine gewisse Signaldämpfung im Durchlassbereich aufgrund von Einfügungsdämpfung nicht vermeiden lässt, minimieren wir diesen Verlust durch präzise Konstruktions- und Fertigungsverfahren.
Wo werden Bandpassfilter eingesetzt?
Bandpassfilter finden in zahlreichen Hightech-Anwendungen Verwendung, in denen eine präzise Frequenzselektion erforderlich ist.
Mobilkommunikation & drahtlose Konnektivität
Bandpassfilter ermöglichen eine stabile und störungsfreie Verbindung für Sprach- und Datenübertragung.
Satellitennavigation & Satellitenkommunikation
In der Satellitentechnologie isolieren Bandpassfilter gezielt relevante Frequenzen. Dies gewährleistet eine exakte Positionsbestimmung und eine zuverlässige Signalübertragung.
Rundfunk
Bandpassfilter sorgen für eine konstante Qualität der Übertragung von Radio- und TV-Signalen.
Telemetrie
Bei der drahtlosen Übertragung von Messdaten sorgen Bandpassfilter dafür, dass die gesammelten Daten von hoher Qualität sind, was eine zuverlässigere Analyse ermöglicht.
Welche Arten von Bandpassfiltern gibt es?
Wainwright Instruments bietet Ihnen eine umfangreiche Auswahl an Bandpassfiltern für global verwendete Frequenzbänder und Applikationen:
- Butterworth-Bandpassfilter: Diese Filter bieten eine flache Amplitudenantwort im Durchlassbereich und zeichnen sich durch eine gleichmäßige Dämpfung im Stopband aus. Sie eignen sich hervorragend für Anwendungen, bei denen eine hohe Frequenzstabilität und geringe Verzerrung erforderlich sind.
- Chebyshev-Bandpassfilter: Diese Filter bieten eine steilere Flankensteilheit als Butterworth-Filter, ermöglichen jedoch eine größere Verzerrung im Passband. Sie sind optimal, wenn eine starke Dämpfung der Frequenzen außerhalb des Passbands gefordert wird.
- Bessel-Bandpassfilter: Diese Filter sind ideal, wenn die Erhaltung der Signalwellenform und die Minimierung von Phasenverzerrungen entscheidend sind. Sie bieten eine besonders hohe Phasenlinearität und eignen sich bestens für Anwendungen in der Audioverarbeitung.
- Elliptische Bandpassfilter (Cauer-Filter): Elliptische Filter bieten die schnellste Dämpfung von Frequenzen außerhalb des Passbands. Sie sind besonders effektiv in der Kommunikationstechnik, wenn präzise Frequenztrennung erforderlich ist.
- LC Bandpassfilter: Diese Filter bestehen aus Induktivitäten (L) und Kondensatoren(C) Sie ermöglichen eine einfache und kostengünstige Lösung für Bandpassfilter-Anwendungen, vor allem in RF-Technologien und analogen Schaltungen.
Ihre Vorteile bei Bandpassfiltern von Wainwright.
- Modernste Filtertechnologie unterstützt durch eine große Entwicklungsabteilung sowie externe Projektpartnerschaften mit führenden HF-Forschungseinrichtungen in Deutschland.
- Wachsendes Filterwissen seit 1979.
- Umfangreiche Erfahrung bei der Integration unserer Filter in viele komplexe und anspruchsvolle Systeme im Laufe der Jahre.
- Direkter Kommunikationskanal - Unser Vertriebsteam besteht aus Filterexperten, die direkt mit den Ingenieuren des Kunden kommunizieren können.
- Keine Mindestbestellmenge - kundenspezifische Lösungen auch für Einzelstücke möglich.
- Praktisch keine Produktveralterung - wir verbessern unsere Designs ständig, aber wenn nötig, reproduzieren wir auch gerne Designs aus der Vergangenheit.
Bandpassfilter – Häufig gestellte Fragen
Unser Bandpassfilter Standardsortiment
Diese Liste enthält viele unserer Standard Bandpassfilter, sowie garantierte Spezifikationen und Preise für diese. Jede Zeile stellt einen bestimmten Filter da und durch Eingabe oder Auswahl Ihrer geforderten Spezifikationen, werden Sie alle die Filter von der Liste entfernen, die Ihre Anforderungen nicht erfüllen oder übertreffen. Neben der Auswahl verschiedener Filterspezifikationen, können Sie auch wählen, ob die Abmessungen und das Gewicht im metrischen oder imperialen System angezeigt werden. Diese Wahl wird auch auf dem Datenblatt reflektiert, dass erzeugt wird. Schließlich können Sie auch die gewünschte Menge wählen, um die jeweiligen Stückpreise anzuzeigen.
Sollten Sie keinen Filter finden, der Ihren Anforderungen entspricht, füllen Sie bitte das entsprechende Formular für maßgefertigte Filter aus und fordern ein Angebot an.
- Geben Sie die gewünschte Fco (Passband Grenzfrequenz) in das Feld ein in dem "Fco Eingeben" steht und klicken Sie auf. Jetzt werden nur die Filter in der Liste verbleiben, die mit der erforderlichen Fco angeboten werden können.
- Wählen Sie nun Ihre gewünschten Spezifikationen, eine nach der anderen, aus den Drop-down Menüs über der Liste. Desto mehr Spezifikationen gewählt werden, dest kleiner wird die Liste von Filtern, bis ein einziger oder sehr wenige relevante Filter zur Auswahl übrig bleiben.
- Klicken Sie in der Zeile eines Filters ganz rechts auf Datenblatt um das Datenblatt des Filters anzuzeigen. Im Datenblatt selber können Sie - wenn nötig - die Fco noch anpassen, Ihre bevorzugten Steckverbinder auswählen und das Datenblatt entweder ausdrucken oder daraus ein PDF zum Versenden oder Abspeichern generieren. Sie können auch direkt vom Datenblatt aus eine Anfrage erstellen, in dem Sie die benötigte Menge in den Angebotskorb legen und das dort befindliche Kontaktformular ausfüllen.
|
Filter Gefunden
|
|
|---|---|
| Datenblatt |
Bandpassfilter nach Maß für individuelle Anforderungen
Unser Standardangebot entspricht nicht Ihren Anforderungen? Wir entwickeln und fertigen Bandpassfilter, die genau auf Ihre spezifischen Bedürfnisse zugeschnitten sind und somit die Effizienz und Leistung Ihrer Systeme maximieren.
Bandpassfilter konfigurieren
