WRCX14-6500-8000-700-400-60-10000-500000

Auf diesem Datenblatt können Sie Ihre Fo noch anpassen und Ihre bevorzugten Steckverbinder wählen. Klicken Sie auf PDF Download um ein PDF Dokument zu generieren, welches Sie dann speichern oder per Email versenden können. Sie können eine Angebotsanfrage stellen, in dem Sie im Feld am unteren Ende der Seite eine Menge eingeben und auf In den Angebotskorb klicken. Wenn Sie mit der Auswahl von Filtern fertig sind, klicken Sie bitte auf Angebotskorb am oberen Ende der Seite und füllen das Kontakformular aus. Vor dem Senden Ihrer Anfrage, können Sie noch beliebig die Mengen anpassen und bestimmte Filter entfernen. Sie erhalten eine Kopie dieser Anfrage per Email.

Datenblatt: Bandsperrfilter / Notchfilter

Dieser Bandsperrfilter / Kerbfilter / Notchfilter hat ein Sperrband mit einer Bandbreite von 700 MHz, eine kundendefinierte Mittenfrequenz (Fo) innerhalb von 6500 und 8000 MHz und eine Abdämpfung von mindestens 60 dB. Er hat Passbänder von DC bis Fo – 750 MHz und von Fo + 750 MHz to 10000 MHz, mit einer Einfügedämpfung von 1.5 dB max. (2 dB max. an den Ecken).

Dämpfung 60 dB min. Derzeit nicht lieferbar

Spezifikationen

Typische Leistung

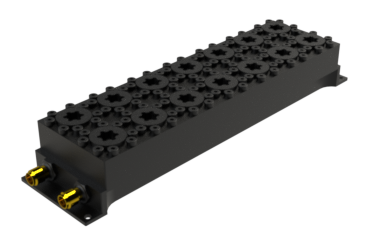

Cavity Design mit 14 Sektionen

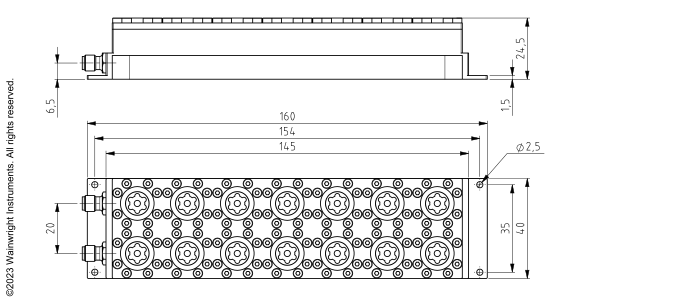

Technische Zeichnung

Typische Leistung – Wainwright Instruments

Steckverbinder Optionen:

SMA - Female

Passband
Einfügedämpfung	1.5 dB max. (2 dB max. an den Ecken)
Rückflussdämpfung	12 dB min. (VSWR 1.67:1 max.)
Sperrband	Fo wählen zwischen 6500 und 8000 MHz
Sperrdämpfung	60 dB min.
Betriebstemperatur	15 °C bis 45 °C
HF Belastbarkeit	max. 50 W CW bei einem VSWR von 2:1 (Sehen Sie unsere Gewährleistung)
Abmessungen (L x W x H)	max. 160 x 40 x 24.5 mm (Steckverbinder können überstehen)
Ungefähres Gewicht	0.56 kg
Montagevorrichtung	7.5 mm Flansche an beiden Enden mit 2.5 mm Löcher
Steckverbinder 1	Bitte Steckverbinder 1 wählen
Steckverbinder 2	Bitte Steckverbinder 2 wählen
