Datenblatt: Diplexer/Duplexer (TP/HP )

Auf diesem Datenblatt können Sie Ihre bevorzugten Steckverbinder wählen. Klicken Sie auf PDF Download um ein PDF Dokument zu generieren, welches Sie dann speichern oder per Email versenden können. Sie können eine Angebotsanfrage stellen, in dem Sie im Feld am unteren Ende der Seite eine Menge eingeben und auf In den Angebotskorb klicken. Wenn Sie mit der Auswahl von Filtern fertig sind, klicken Sie bitte auf Angebotskorb am oberen Ende der Seite und füllen das Kontakformular aus. Vor dem Senden Ihrer Anfrage, können Sie noch beliebig die Mengen anpassen und bestimmte Filter entfernen. Sie erhalten eine Kopie dieser Anfrage per Email.

{{ filter.filter_data_sheet_description }}

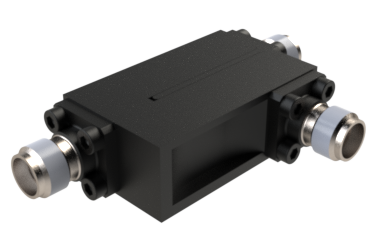

Dieser Diplexer besteht aus einer Tiefpass-Sektion und einer Hochpass-Sektion. Die Tiefpass-Sektion hat ein Passband von DC bis 8500 MHz, mit einer Einfügedämpfung von 1.5 dB max. und einer Isolierung von mindestens 40 dB. Die Hochpass-Sektion hat ein Passband von 10000 bis 26000 MHz, mit einer Einfügedämpfung von 1.5 dB max. und eine Isolierung von mindestens 40 dB.

Spezifikationen

Typische Leistung

LC Design mit 9+6 Sektionen

LC

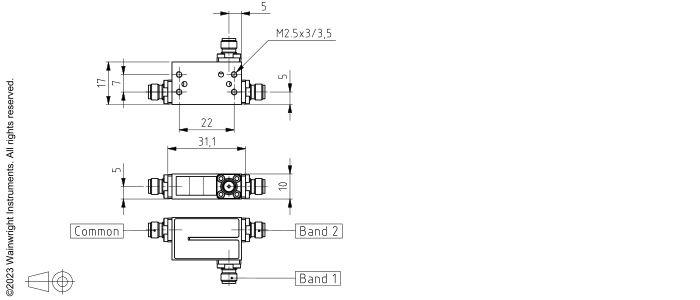

Technische Zeichnung

Typische Leistung – Wainwright Instruments
Anschluss Optionen:
  • PC 2.92 - Female
  • PC 2.92 - Male
  Band 1 (Tiefpass) Band 2 (Hochpass)
Passbänder DC bis 8500 MHz 10000 bis 26000 MHz
Einfügedämpfung 1.5 dB max. 1.5 dB max.
Rückflussdämpfung 14 dB min. 12 dB min.
Sperrbänder 10000 bis 26000 MHz DC bis 8500 MHz
Sperrdämpfung 40 dB min. 40 dB min.
Betriebstemperatur 15 °C bis 45 °C
HF Belastbarkeit max. 5 W CW bei einem VSWR von 2:1 (Sehen Sie unsere Gewährleistung)
Abmessungen (L x W x H) 31 x 18 x 10 mm (plus Anschlüsse und Flanschen)
Ungefähres Gewicht 0.035 kg
Montagevorrichtung 4 x M2.5 Gewindelöcher in Boden
Anschluss Common Bitte Anschluss common wählen
Anschluss 1 Bitte Anschluss 1 wählen
Anschluss 2 Bitte Anschluss 2 wählen

Stückpreise

1–4 Stück

2790 €

5-9 Stück

2651 €

10-24 Stück

2511 €

25-49 Stück

2372 €

50-99 Stück

2232 €

100+ Stück

2093 €

Lieferbedingungen

FCA Andechs (frei Frachtführer) nach Incoterms 2010 In Deutschland liefern wir frachtfrei gemäß CPT Incoterms 2010 (unversichert). 1 Lieferzeit: In der Regel 3 bis 4 Wochen - abhängig von Bestellmenge und Auslastung bei Bestellung.

Der Kunde ist verantwortlich für die Einhaltung aller geltenden Exportgesetze bezgl. Anwendung und Einsatzort der Filter.

Zertifikate und Konformität

ISO 9001
ISO 14001
Ohris
RoHs / REACH
