Datenblatt: Bandpassfilter
{{ filter.filter_data_sheet_description }}
Dieser Bandpassfilter hat ein Passband mit einer Bandbreite von 200 MHz, eine kundendefinierte Mittenfrequenz (Fo) innerhalb von 25000 und 29000 MHz und eine Einfügedämpfung von 3.5 dB max. (4.5 dB max. an den Ecken). Er hat Sperrbänder von DC bis Fo – 300 MHz und von Fo + 300 MHz bis 60000 MHz., mit einer Abdämpfung von mindestens 30 dB.

Dämpfung 30 dB min. Derzeit nicht lieferbar

Spezifikationen

Typische Leistung

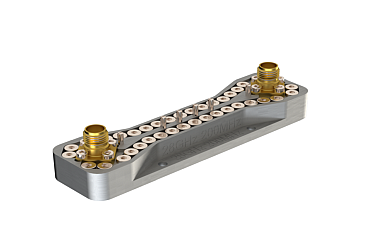

Waveguide Design mit 5 Sektionen

Waveguide

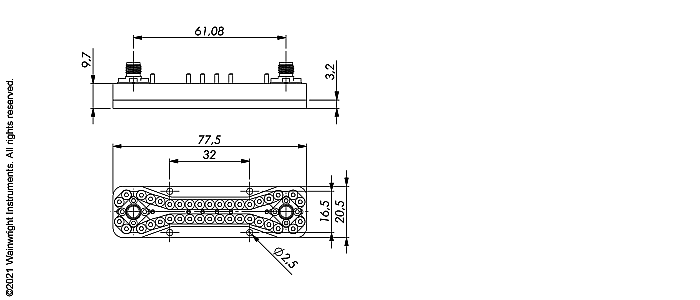

Technische Zeichnung

Typische Leistung – Wainwright Instruments
Steckverbinder Optionen:
  • PC 1.85 - Female
  • PC 1.85 - Male
Passband

Fo wählen zwischen 25000 und 29000 MHz

Einfügedämpfung 3.5 dB max. bei Fo (4.5 dB max. an den Ecken)
Rückflussdämpfung 14 dB min. (VSWR 1.5:1 max.)
Sperrband
Sperrdämpfung 30 dB min.
Betriebstemperatur 15 °C bis 45 °C
HF Belastbarkeit max. 10 W CW bei einem VSWR von 2:1 (Sehen Sie unsere Gewährleistung)
Abmessungen (L x W x H) max. 77.5 x 20.5 x 9.7 mm (Steckverbinder können überstehen)
Ungefähres Gewicht 0.25 kg
Montagevorrichtung 4 x M2.5 Gewindelöcher in Boden
Steckverbinder 1 Bitte Steckverbinder 1 wählen
Steckverbinder 2 Bitte Steckverbinder 2 wählen

Stückpreise

1–4 Stück

1590 €

5-9 Stück

1511 €

10-24 Stück

1431 €

25-49 Stück

1352 €

50-99 Stück

1272 €

100+ Stück

1193 €
