Datenblatt: Band Pass Filters für LTE DL Band 20 (791-821 MHz)
{{ filter.filter_data_sheet_description }}
WBCGV12-781-791-821-831-70SS ist ein Bandpass Filter, der im Cavity Design mit 12 Sektionen hergestellt wird. Er hat eine Bandbreite von 30 MHz, mit einer maximalen Einfügedämpfung von 1.5 dB an der Mittenfrequenz (Fo) und maximal 2.5 dB an den Passband-Ecken. Er hat maximale Flanken von 10 MHz, erreicht eine Dämpfung von mindestens 70 dB in den Sperrbändern und hat ein Sperrbandlimit von mindestens 2100 MHz. Dieser Bandpass Filter hat eine vorgewählte Mittenfrequenz (Fo), die dem LTE DL Band 20 (791-821 MHz) entspricht. Sie können jedoch die Fo innerhalb des Unten angezeigten Bereiches ändern, ohne die anderen garantierten Spezifikationen oder den Preis zu Beeinflussen. Bitte klicken Sie auf den Aktualisierungs-Button um die Modellnummer zu aktualisieren.

Dämpfung 70 dB min.

Spezifikationen

Typische Leistung

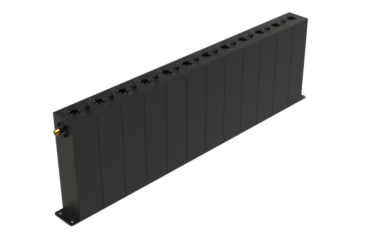

Cavity Design mit 12 Sektionen

Cavity

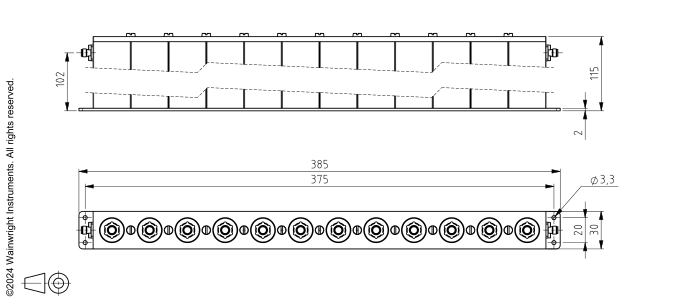

Technische Zeichnung

Typische Leistung – Wainwright Instruments
Anschluss Optionen:
  • SMA - Female
  • SMA - Male
  • N - Female
  • N - Male
  • BNC - Female
  • BNC - Male
Passband

Fo wählen zwischen 670 und 1000 MHz

Einfügedämpfung 1.5 dB max. bei Fo (2.5 dB max. an den Ecken)
Rückflussdämpfung 14 dB min. (VSWR 1.5:1 max.)
Sperrband
Sperrdämpfung 70 dB min.
Betriebstemperatur 15 °C bis 45 °C
HF Belastbarkeit wird bei Anfrage angegeben (Sehen Sie unsere Gewährleistung)
Abmessungen (L x W x H) 365 x 30 x 125 mm (plus Anschlüsse und Flansche)
Ungefähres Gewicht 2.15 kg
Montagevorrichtung 10 mm Flansche an beiden Enden mit 3.3 mm Löcher
Anschluss 1 Bitte Anschluss 1 wählen
Anschluss 2 Bitte Anschluss 2 wählen

Stückpreise

1–4 Stück

1590 €

5-9 Stück

1511 €

10-24 Stück

1431 €

25-49 Stück

1352 €

50-99 Stück

1272 €

100+ Stück

1193 €
